Calcul de structure – calcul mécanique sur un châssis mécano-soudé (exemple Scooter)

Exemple d’application de la simulation calcul rdm (calcul mécanique) sur un ensemble mécano-soudé

L’objectif pour le client était de valider la conception et les choix techniques (matériaux, épaisseurs et solutions d’assemblage).

Nous avons utilisé le logiciel Abaqus pour observer les contraintes et sollicitations mécaniques (efforts). Nous avons travaillé en comparant différentes solutions d’assemblage et conception mécanique.

La première étape est le maillage et l’attribution des épaisseurs (caractéristiques matériaux): Si on veut un résultat précis, il faut des données d’entrées précises.

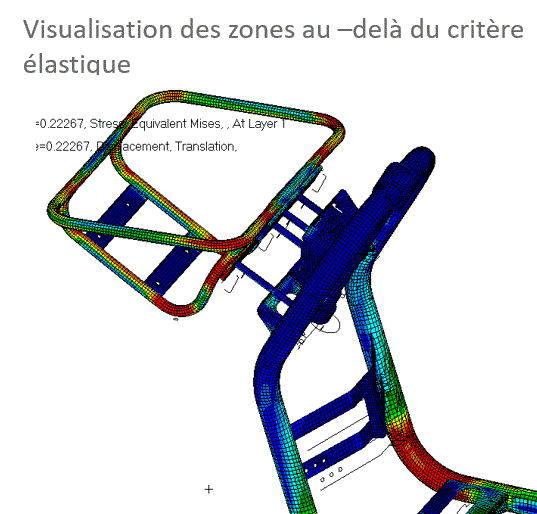

simulation mécanique sur un châssis mécano-soudé, calcul structure

Puis on applique les efforts et les charges (suivant le cahier des charges).

simulation mécanique sur un châssis mécano-soudé, calcul structure

On rédige un rapport avec les efforts constatés et les déformations potentielles sur la structure.

A partir de cette étape, nous serons en mesure de proposer des solutions pour résoudre les difficultés (on réalisera des itérations en fonction des solutions proposées).

simulation mécanique sur un châssis mécano-soudé, calcul structure

Ainsi, CD PLAST ENGINEERING propose des solutions pour améliorations : dans cet exemple un renfort soudé. On constate après la simulation que le gain est de 53% (plus résistant).

simulation mécanique sur un châssis mécano-soudé, calcul structure
