Simulation comportement d’un fluide dans un réservoir

Calcul de structure Explicite

Nous sommes régulièrement consulté pour simuler le comportement d’un fluide dans un réservoir. On peut aussi extrapoler à d’autres cas d’usages : bouteille, flacon et bidons.

Dans l’exemple ci-dessous, l’objectif était de simuler et constater le comportement pour un Test d’une décélération (coup de frein) sur un réservoir avec du liquide.

le réservoir est considérer comme rigide et indéformable. On pourrait dans le cas d’un réservoir en roto moulage prendre en considération les déformations plastiques (c’est le second exemple).

Grace à ces simulations, on pourra constater les effets du liquide sur le réservoir.

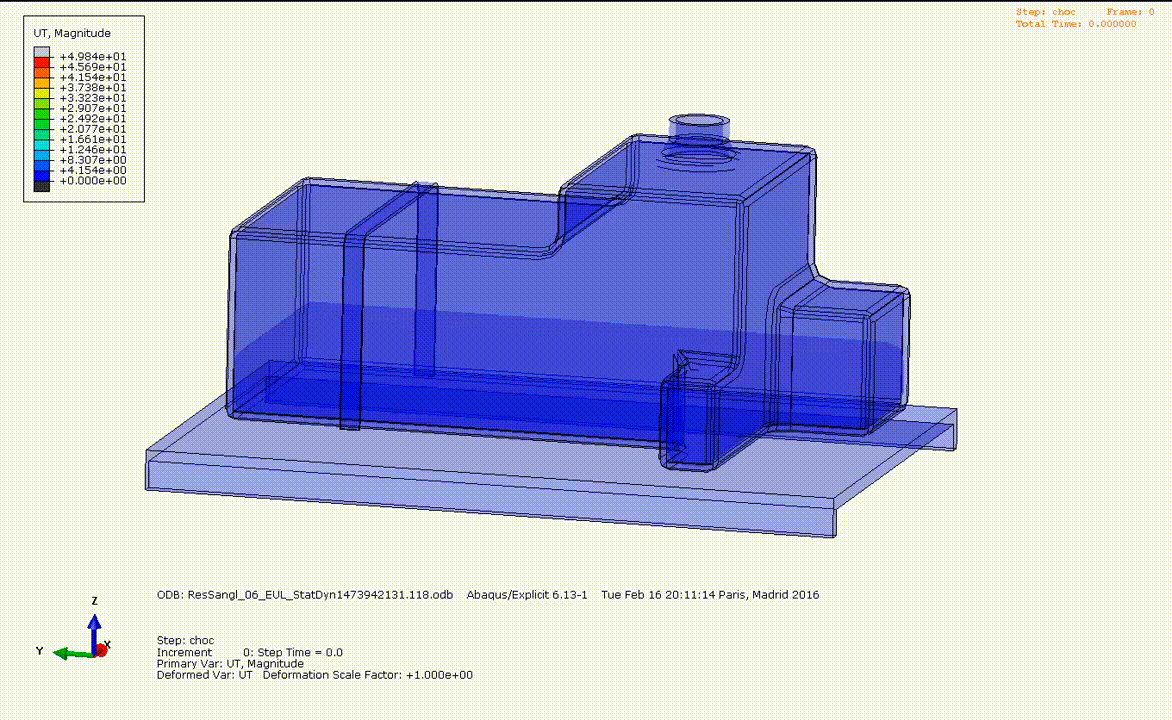

  1. Réservoir rigide indéformable



Simulation fluide pièce





Explication : Simulation fluide pièce

2. Réservoir plastique



explications : Simulation fluide pièce





explications : Simulation fluide pièce



Dans le dernier cas ci-dessus, on observe le déchirement de la paroi. Elle cède sous l’effet de la pression du liquide.

On agira alors sur la structure en ajoutant une paroi.

Simulation calcul de structure dynamique avec liquide

Comme nous l’avons indiqué, cet exemple a pour but de vous aider à comprendre la démarche mais aussi à vous projeter sur les possibilités du logiciel.

Nous ajoutons un exemple de flacon ci-dessous.



Simulation calcul de structure dynamique avec liquide



Pour toutes questions, n’hésitez pas à nous contacter.
