Etude de cas – Simulation de chute d’une valise

Simulation avec le logiciel Abaqus afin de comprendre et résoudre des difficultés sur un produit.

La démarche d’analyse et résolution de défaillance est la suivante:

Infographie analyse et résolution défaillance

Image de la démarche d’analyse et résolution de défaillance

Mise en adéquation avec l’existant avec la simulation de chute d’une valise

La première étape « COMPRENDRE » est une mise en adéquation avec l’existant. Nous reprenons tous les éléments existants (Définition numérique du produit, application de tous les paramètres matières) et nous simulons les contraintes afin de reproduire les défauts (pour mieux les comprendre).

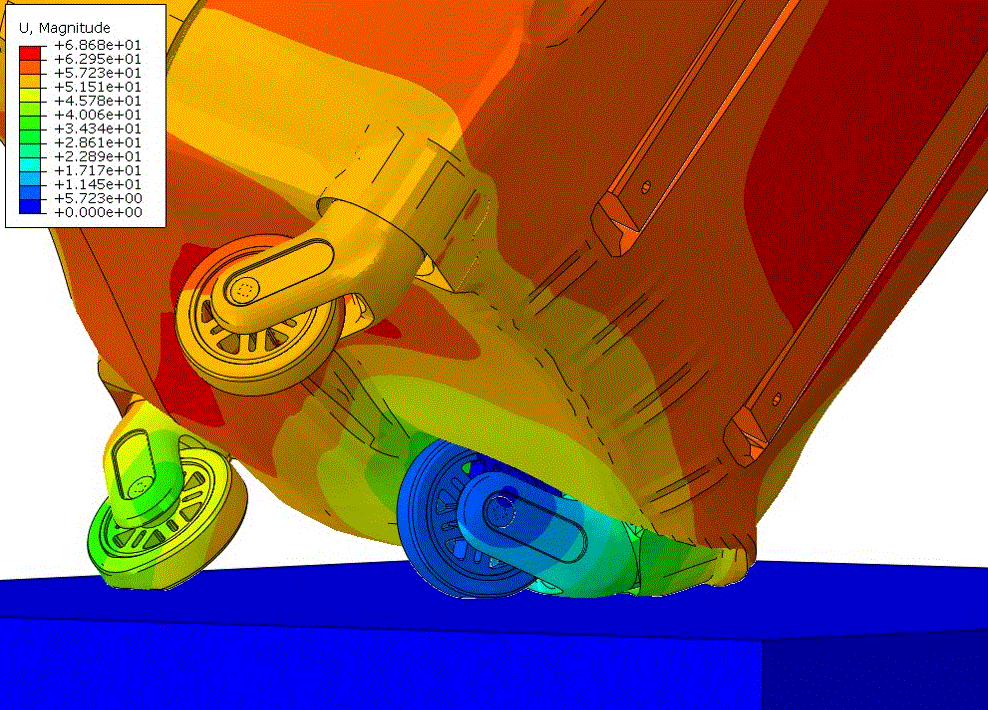

Ci-dessous, l’illustration de la simulation de chute (hauteur 0,8m avec un poids du produit de 13 kg). On peut observer des déformation au moment de l’impact. Les déformées importantes de la coque au niveau de la roue réceptionnant la charge notamment. La roue lors d’une chute dans l’angle vient en contact avec le dessous du produit. Les contraintes sont localisées au niveau de l’emprise de la roue réceptionnant l’impact. Le seuil de plasticité est atteint sur le zones représentées en rouge. Le reste de la valise à un taux de sollicitation acceptable.

simulation de chute d'une valise, calcul structure

Image d’un calcul structure



Nous constatons qu’il y a bien mise en adéquation avec l’existant (ci-dessous photographies de l’essai de chute en réel).

simulation de chute d'une valise et photo essai réel, calcul structure

Image d’un rendu réaliste



A l’issu de cette étape de compréhension et de la corrélation des résultats avec le réel, nous proposons des solutions techniques au client afin d’améliorer cette zone de fragilité. Ensuite, nous modifions les fichiers CAO pour réaliser de nouveaux calculs de structure (itérations calcul structure). Toutes les modifications font l’objet d’itérations de calcul et simulation afin de vérifier les résultats.

A noter que les calculs de structure rdm ont été réalisé avec une valise remplie de sable.

Pour en savoir plus sur le calcul de structure au sein de CD PLAST ENGINEERING
